وصف الجهاز

النظام مكون من دائرتى انذار وإطفاء
تعمل دائرة الانذار على تحديد مكان الحريق وإعطاءه إشاره ضوئيه وصوتيه للسائق بوجود حريق كما تعمل على تشغيل دائرة الاطفاء الياً

مميزات الجهاز

• جميع مكوناته مصنعة بمصر عدا المعيار الحراري وبالتالي انخفاض سعره
• المجموعة الإلكترونية مصنعة بشركة بنها للصناعات الألكترونية (مصنع حربي) و معزولة ضد العوامل الحرارية و تسرب المياة و الرطوبة
• إسطوانات الحريق من شركة حلوان للصناعات الهندسية (مصنع 99 حربي)
• الحساس الحراري كهروميكانيكي و بالتالي لا يتأثر بالعوامل البيئية كالأتربة و الزيوت و الرطوبة
• أجزاء الجهاز مصنعة طبقا للمواصفات الأوروبية
• عملية الإطفاء و الإنذار تتم خلال 45 ثانية و بالتالي تمنع إنتشار النيران
• النظام يعطي إنذار صوتي وضوئي و يتم الإطفاء آليا عند درجة حرارة محدده مسبقا
• يتم فصل الكهرباء تلقائيآ  عن منطقة الحريق كما تم فصل الوقود كما يتم فصل الوقود في المركبات عن محركات الديزيل
• سهولة اجراء اختبار وصيانة النظام بدون أي تكلفة
• بعد الحريق يعاد النظام للعمل بتغيير المعيار الحراري وملئ الأسطوانة فقط


نظام الانذار والاطفاء الالي للمركبات

تعتمد فكرة الجهاز علي وجود حساسات حرارية يتم تركيبها وتوزيعها على المناطق داخل المركبة ويتم ضبطها للعمل عند درجات حرارة معينة.
في حالة وقوع الحريق تقوم الحساسات الخاصة بمنطقة الحريق بارسال اشارة كهربائية الي الجهاز الألكترونى الذى يقوم بتشغيل نظام أنذار ضوئى وصوتى وتشغيل الأطفاء الألى فى لحظة حدوث الحريق بالمركبة سواء كان منطقة غرفة الأفراد أو منطقة المحرك.

وصف النظام

• النظام مكون من دائرتي اطفاء وانذار.
• تعمل دائرة الانذار علي تحديد مكان الحريق واعطاء اشارة ضوئية وصوتية للسائق بوجود حريق.
• تنفجر الحساسات المركبة بدائرة الانذار بمجرد تاثرها بالحرارة الزائدة عن الحد المسموح به بالاماكن المعرضة لذلك
• بمجرد انفجار الحساسات تقوم دائرة الانذار بتشغيل محرك فتح خرطوشة دائرة الاطفاء.

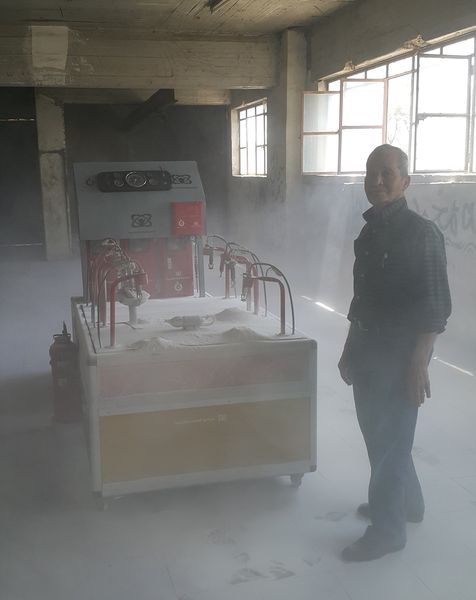

• تعمل دائرة الاطفاء بمجرد فتح اسطوانة غاز النيتروجين المضغوط (130 بار) اتوماتيكيا والذي يقوم بدفع المسحوق الكيماوي الجاف الذي بداخل الطفاية.
• تتم الاستجابة لدائرة الانذار في زمن لا يتجاوز  (10 ثوانى).
• تتم عملية الاطفاء اليا فى زمن لا يتجاوز (40 ثانية) .
• يمكن تعديل هذا النظام ليعمل بغاز ثاني اكسيد الكربون او الغازات الصديقة للبيئة بدائل الهالون مثل غاز FM200.
• يمكن تركيب هذا النظام بجميع انواع المركبات (نقل ركاب- سيارات ركوب- مركبات ذات الاستخدام الخاص – النقل) كما يتم تشغيل بالمنشات.
• تم مراجعة واقرار نظام الانذار من وزارة الدولة لشئون البحث العلمى والتكنولوجيا واصدار براءة اختراع رقم 23677 من اكاديمية البحث العلمي والتكنولوجيا ومسجل دوليا بالمنظمة العالمية للملكية الفكرية بجينيف بسويسرا.

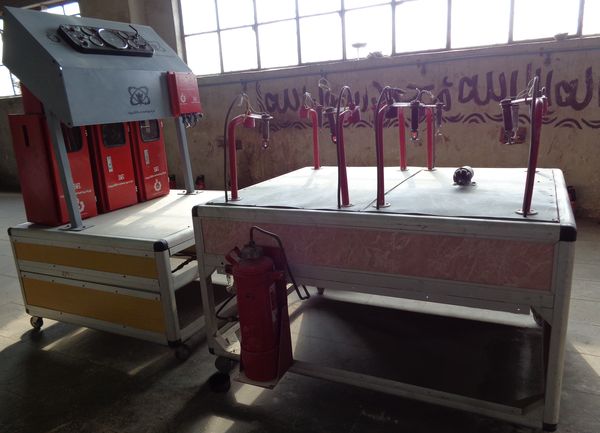

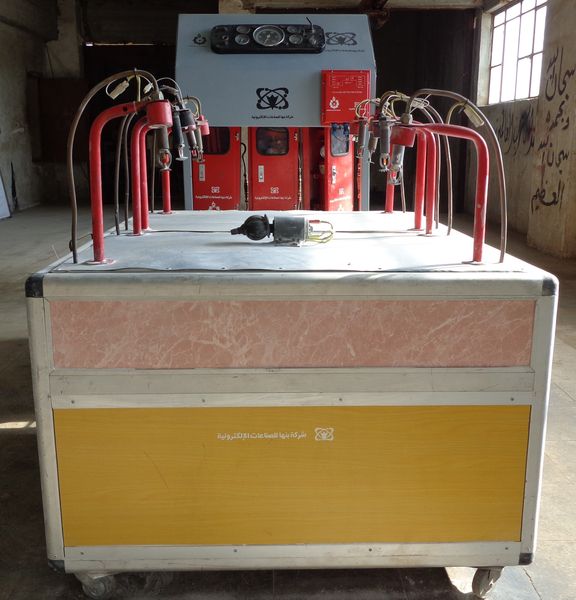

مكونات النظام
يتكون النظام من دائرتين:
1. دائرة الانذار
لوحة الانذار.
صندوق التحكم.
حساسات حرارية.
ضفيرة التوصيل مكونة من اسلاك حرارية.

2. دائرة الاطفاء
شبكة المواسير.
الرشاشات
الطفايات
وجميع هذه الاجزاء مطابقة للمواصفات العالمية.

مزايا النظام

• النظام يعمل على منطقتين داخل المركبة ( منطقة الأفراد – منطقة المحرك ).
• عملية الأنذار والأطفاء تتم خلال 40 ثانية فى كبينة الأفراد والمحرك.
• فصل الكهرباء اليا عن المركبة وابطال المحرك الديزل اتوماتيكيا .
• اعطاء انذار ضوئي وصوتي وكذلك يقوم بتشغيل عمليات الاطفاء اتوماتيكيا عند زيادة درجة الحرارة عن قيمة محددة مسبقا سواء في غرفة المحركات او الافراد.
• سرعة السيطرة والقضاء على حرائق المحركات وغرفة الافراد وذلك قبل انتشار الحريق.
• فى المنشات يتم فصل الكهرباء عن منطقة الحريق اوتوماتيكيا كما يتم تشغيل الدائرة بشاحن كهربائى خاص.

صيانة النظام

تنحصر أعمال الصيانة بعد كل استخدام لهذا النظام في الأتى :

• استبدال خرطوشة الغاز الفارغة بأخرى مملؤة وتثبيتها.
• اعادة ملئ الطفاية الفارغة بالبودرة.
• مراجعة شبكة المواسير المواصلة من الخرطوشة الى الطفاية وكذلك المواسير الخارجة من الطفاية والتى تحمل البودرة الى الموزع.
• استبدال المقياس الحرارى التى استخدمت بعد عمل النظام لتصبح المركبة مؤمنة تماما.

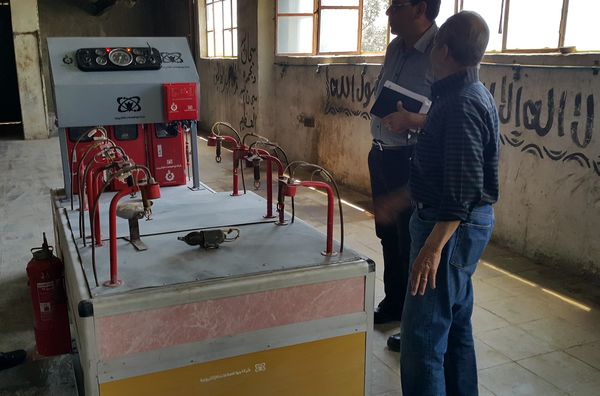

• يتم أختبار صلاحية الجهاز والدائرة دوريا بدون استهلاك طفايات الحريق .

تصديقات الجهاز

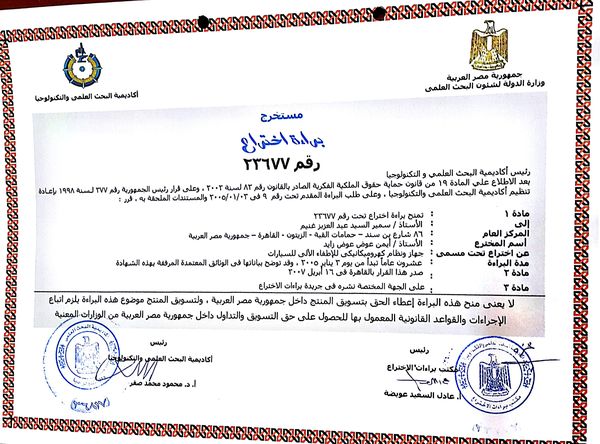

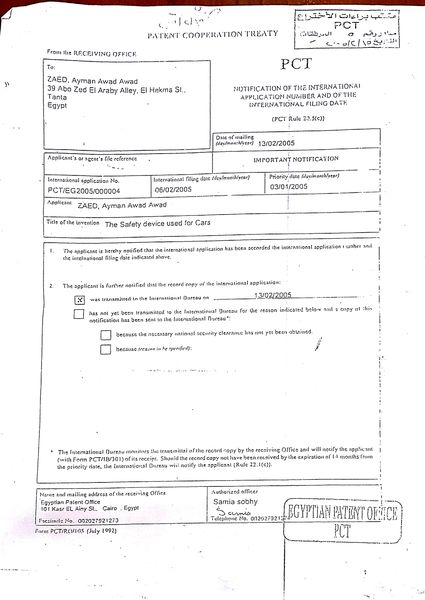

• الجهاز حاصل علي براءة اختراع رقم 23677 بتاريخ 2005
• تم تطويره بواسطة اكاديمية البحث العلمي والتكنولوجيا بمصنع بنها للالكترونيات عام 2015
• تم التصديق علي الرسومات الهندسية للجهاز بواسطة لجنة من كلية هندسة حلوان الاستاذ الدكتور رئيس قسم الكهرباء
• جاري تطوير الجهاز ليعمل في المنشأت (المباني والمخازن والمصانع)
• تم الترخيص لشركة بنها للصناعات الالكترونية بحق تسويق الجهاز للقوات المسلحة.
• انشأت الشركة تبعأ لقانون هيئة الاستثمار عام 2015 براس مال مليون جنيه .
• غرض الشركة احتضان الاختراعات التي تثبت جدواها الاقتصادية
• اشترت الشركة عام 2015 براءة ااختراع جهاز انذار واطفاء الحريق الالي رقم 23677 لعام 2005
• اشترت الشركة تطوير الاختراع الذي تم بين اكاديمية البحث العلمي والتكنولوجيا وشركة بنها للالكترونيات (مصنع حربي)
• قامت الشركة باعتماد الرسومات الهندسية الحاصة بالجهاز من لجنة كلية الهندسة برئسة الاستاذ الدكتور رئيس قسم الكهرباء والالكترونيات .
• وافقة هيئة التنمية الصناعية بتصنيع جهاز بشركة شيرمان للتكنولوجيا.
